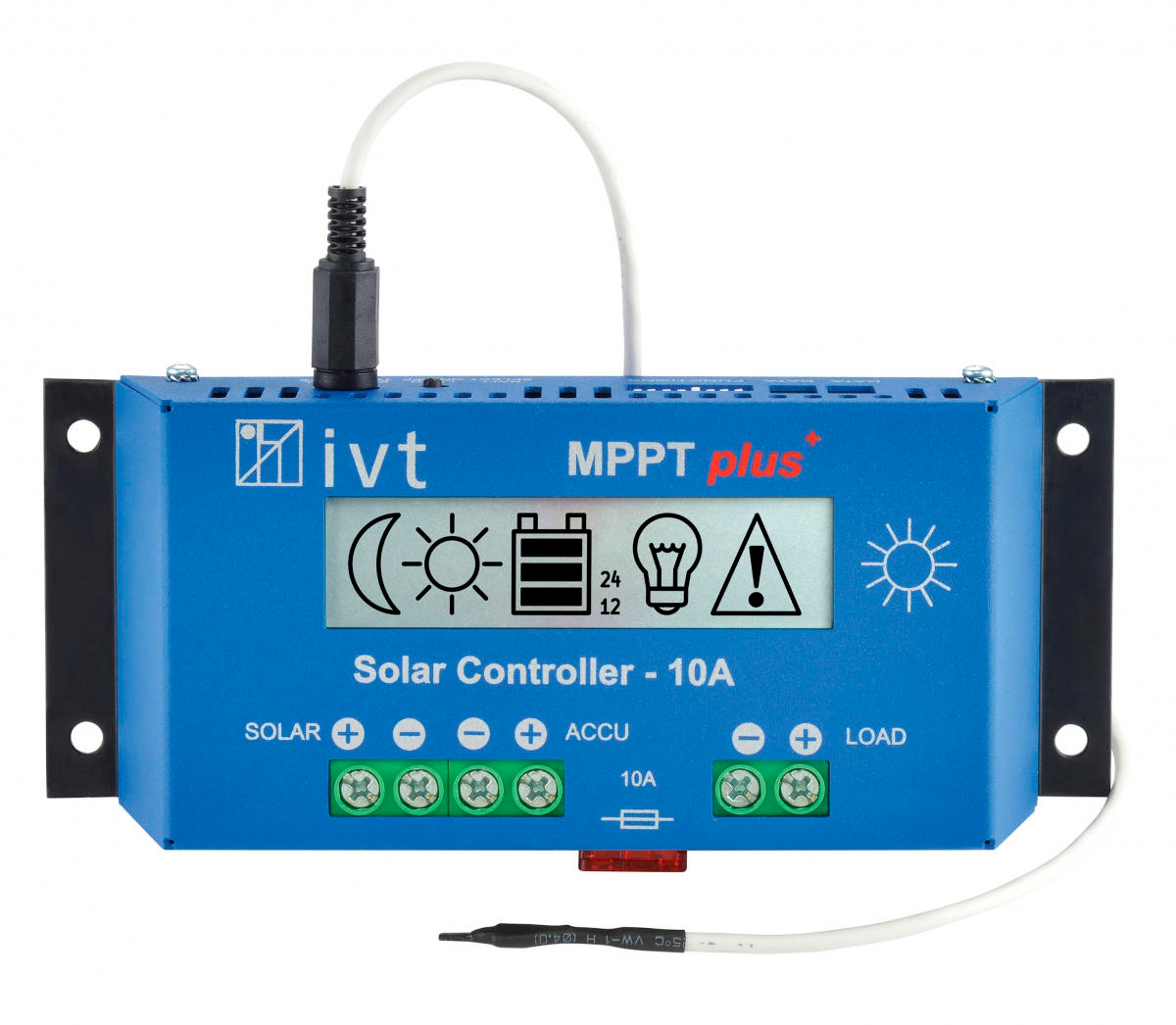

Die hochwertigen seriellen SCplus-/SCDplus-Solar-Controller von IVT zeichnen sich vor allem durch ihre Vielseitigkeit aus. Sie bieten Ihnen 4 vordefinierte Ladecharakteristiken, die optimal auf alle gängigen Akku-Typen abgestimmt sind. Außerdem verfügt ihr Lastausgang über verschiedene Sonderfunktionen, die individuell eingestellt werden können. Darüber hinaus können bestimmte Ladeparameter über die kostenlose Software programmiert und die Daten ausgewertet werden. Details * LCD-Display * Serieller Solar-Laderegler: präzise, batterieschonende Ladung * Pulsweitenmodulierte Ladekontrolle (PWM) * Vordefinierte Ladecharakteristiken * Schaltbarer Lastausgang (Ein/Aus) * Timer-Funktion * Nachtlicht-Funktion * Standby-Funktion < 10 mA Eigenstromverbrauch * Mikroprozessorgesteuerte Ladung * Mehrstufiges Ladeverfahren Technische Daten * Akkusystemspannung 12 V / 24 V * Unterstützte Akku-Typen Blei-Säure, -Gel, -AGM, LiFePO4 * Art der Laderegelung PWM seriell * Max. Modulleistung 180 W / 360 W, 300 W / 600 W, 480 W / 960 W (je nach Ausführung) * Max. Modulspannung 50 V * Max. Modul-/Ladestrom 15 A / 25 A / 40 A (je nach Ausführung) * Max. Laststrom 15 A / 25 A / 40 A (je nach Ausführung) * Eigenstromverbrauch, aktiv 50 mA * Eigenstromverbrauch, standby < 10 mA * Sicherung 15 A / 25 A / 40 A (je nach Ausführung) * Verpolungsschutz Akkueingang ja * Verpolungsschutz Solareingang ja * Überstromschutz Lastausgang ja * Temperaturfühler ja (extern), 1,5 m * Betriebstemperaturbereich -20 °C bis +60 °C * Maximale Effizienz 98 % * Gemeinsames Masse Potential (Minuspol) ja * Schaltbarer Lastausgang ja * Softwaresteuerung ja * PC Schnittstelle USB (Typ B) * Anzeige LCD-Display + LED (Ausführung mit 25 A nur LED-Display) * Gehäuse Kunststoff Ladeparameter * Ladeschlussspannung, Blei-Säure 14 V / 28 V * Ladeschlussspannung, Blei-Gel 14,1 V / 28,2 V * Ladeschlussspannung, Blei-AGM 14,7 V / 29,4 V * Ladeschlussspannung, LiFePO4 14,6 V / 29,2 V * Erhaltungsladung, Blei-Säure/Blei-Gel 13,7 V / 27,4 V * Erhaltungsladung, Blei-AGM/LiFePO4 13,8 V / 27,6 V * Temperaturkompensation minimal 25 mV/K / 50 mV/K * Temperaturkompensation mittel 30 mV/K / 60 mV/K * Temperaturkompensation maximal 35 mV/K / 70 mV/K Tiefentladeschutz Lastausgang * Abschaltspannung, Werkseinstellung 10,5 V / 21 V * Abschaltspannung, einstellbarer Bereich 10 V bis 11 V / 20 V bis 22 V * Rücksetzspannung, Werkseinstellung 12 V / 24 V * Rücksetzspannung, einstellbarer Bereich 11,5 V bis 12,5 V / 23 V bis 25 V Vordefinierte Ladecharakteristiken: Blei-Säure, Blei-Gel, Blei-AGM, LiFeP04 Bei den pulsweitenmodulierten, seriellen Ladereglern sind 4 unterschiedliche, speziell auf den jeweiligen Akku-Typ angepasste Ladeprogramme vordefiniert: Blei-Säure, Blei-Gel, Blei-AGM sowie LiFePO4 Benutzerspezifisch programmierbare Ladecharakteristik Darüber hinaus kann ein benutzerspezifischer Ladevorgang programmiert werden. Mithilfe der USB-Schnittstelle kann eine Verbindung zwischen Solar-Controller und PC aufgebaut werden. Über den PC können mit der Windows-Software bequem die werkseitigen Einstellungen am Solar-Controller verändert werden. Ferner können die Betriebsdaten des Solarsystems erfasst, gespeichert und ausgewertet werden. Bei den SCDplus Solar-Controllern ist eine Programmierung und Ablesung der Liveparameter am Gerät möglich. Automatische Erkennung der Systemspannung 12 V/24 V Die Solar-Laderegler SCplus/SCDplus können für 12 V- oder 24 V-Systeme eingesetzt werden. Die Systemspannung wird dabei automatisch festgelegt. Automatische Temperaturkompensation Beim Ladevorgang wird über den externen Temperatursensor die Temperatur gemessen und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt – eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschluss-spannung erhöht. Spannungssensor für Batterie Eine noch präzisere Funktionsweise des Solar-Controllers ist durch den integrierten Spannungssensor-Anschluss möglich. Durch das Kabel zwischen Solar-Laderegler und Batterie wird die Batteriespannung noch exakter gemessen. Dies ermöglicht eine noch präzisere Ladung. Mehrstufige Ladetechnologie – Abgestimmt auf den Akku-Typ Abhängig vom definierten Akku-Typ (Werkseinstellung: Blei-Säure-Akku) und dessen Ladeschlussspannung findet die Ladung in bis zu 3 Stufen statt. In Ladestufe 1 erfolgt das Laden zuerst mit maximaler Stormstärke bis die entsprechende Ladeschlussspannung erreicht ist. Daraufhin wird noch für einen fest definierten Zeitraum die Ladeschlussspannung von Ladestufe 1 gehalten bis anschließend in Ladestufe 2, die Erhaltungsladung, gewechselt wird. Die Ladestrombegrenzun
